其實水質在線監測儀可以理解為，對水質實時監控監測，它監測和數據是同步的。那么為了實現對監控監測儀器的工作狀態，視頻監控也是不可缺少的設施之一。本章由小編將和大家解說關于水質自動監測站視頻監控系統方案說明。

一、視頻監控點位布置需求

為了實現對監視監測儀器的工作狀態、人員的進出情況、取水口和水面情況的監控，需在每個站房安裝三套監控設備。

位置一：儀表間內部，監控儀表間內部設備情況；

        設備要求：可水平360度旋轉，豎直-5~185度旋轉；

位置二：站房周邊，監控站房進出人員情況及周邊環境情況；

        設備要求：可水平360度旋轉，豎直-5~185度旋轉；

位置三：取水口，監控取水口情況；

        設備要求：定點監控；

二、黃山水質檢測儀系統組成

每組視頻監視設施包括： 1套固定攝像機、2套智能云臺攝像機、1套視頻傳輸處理設備、1套防護設備和工程配套附材。

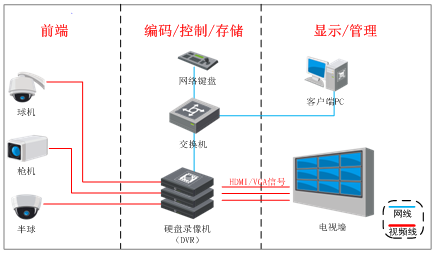

視頻監控主要分為三個部分：前端設備、網絡傳輸鏈路、監控中心視頻監控系統。

前端設備為三個點位的監控攝像機及硬盤錄像機組成，攝像機的視頻信號經過硬盤錄像機將現場視頻圖像進行采集，存儲和輸出，并將模擬的視頻信號數字化，其轉為IP數據包，同時網絡視頻編碼通過光纖專線，跟監控中心視頻監控系統建立連接，將視頻數據包發送到監控中心。視頻監控系統實現視頻切換、存儲、檢索回放、及云臺鏡頭控制等。遠程用戶可以通過Internet或LAN連接到視頻監控系統進行圖像瀏覽。

網絡鏈路采用光纖方式，保證視頻數據傳輸穩定流暢。

三、設備清單：

水站視頻監控設備

設備類型 設備名稱 數量

個/站點 備注說明

固定攝像機 固定攝像機 1 定點監控

智能云臺攝像機 智能球型云臺攝像機 2 水平360度/垂直-5~185度旋轉

視頻傳輸處理設備 視頻服務器 1 　

防護設備 室外防水箱 1 室外防水箱,防止視頻服務器/網絡設備/電源/插座等,防潮、防水、防腐蝕。

信號防雷器 1 　

視頻防雷器 3 　

電源防雷器 1 　

工程配套輔材 其他配件線材 1 如安裝位置無法固定,需制作鐵桿或者架子，現場配備24V或220V交流電源供電,根據現場距離鋪設視頻/控制/網絡線纜等。
